Jorge y Marina

Contexto · una casa que llegó a construirse

Una vivienda unifamiliar que conecta el diseño del espacio doméstico con su desarrollo técnico y su construcción. Jorge y Marina es el único proyecto arquitectónico personal construido de esta selección. Su recorrido reúne bocetos, representación de la vivienda y documentación arquitectónica y estructural.

La planta organiza la vivienda en un único nivel principal, con cuatro dormitorios, salón-comedor, cocina, servicios y garaje. El porche recorre parte del frente de las estancias comunes y prolonga su relación con el exterior. Esta descripción corresponde al plano de proyecto seleccionado; falta documentar las modificaciones que finalmente se ejecutaron.

Aportación · proyecto y desarrollo técnico

El caso reúne un proyecto personal de arquitectura, su representación espacial y documentación técnica. La selección pone en relación tres maneras de explicar una misma casa: el render muestra su volumen y materiales previstos, la planta hace legible el uso y el modelo estructural muestra la organización de sus elementos resistentes.

Pendiente [JM-01]: precisar responsabilidades en proyecto, cálculo, dirección de obra y ejecución, e identificar las colaboraciones que deban figurar en los créditos.

Proceso · de la distribución a la sección

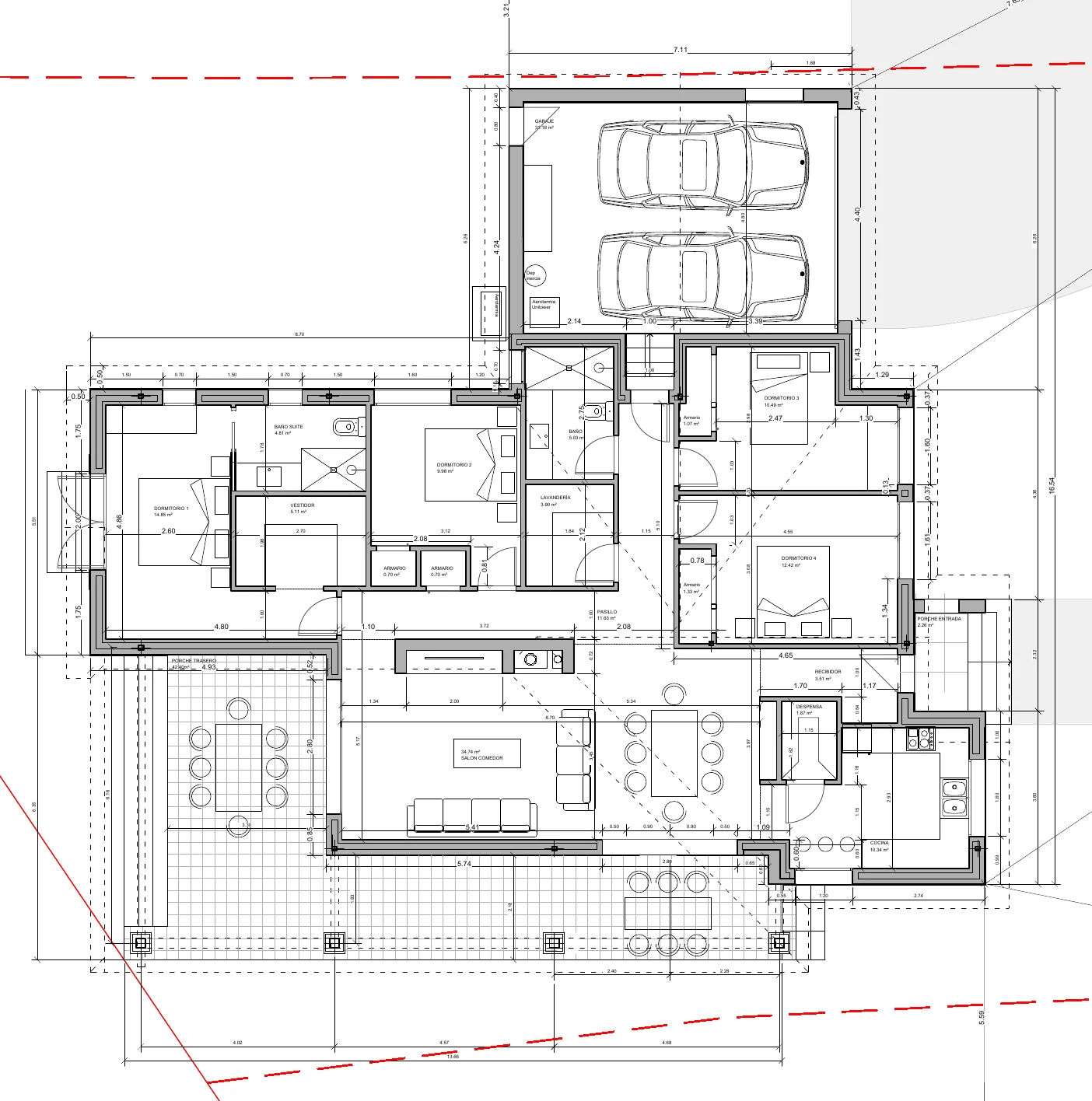

Planta de proyecto, recortada para mostrar la organización espacial. Se han retirado el cajetín y los datos del expediente.

La distribución concentra los espacios de servicio junto al recorrido interior y abre el salón-comedor hacia el porche. El garaje se conecta con la vivienda sin atravesar las estancias comunes. Leer estas relaciones sobre la planta permite pasar de la imagen exterior a las decisiones que organizan el uso cotidiano.

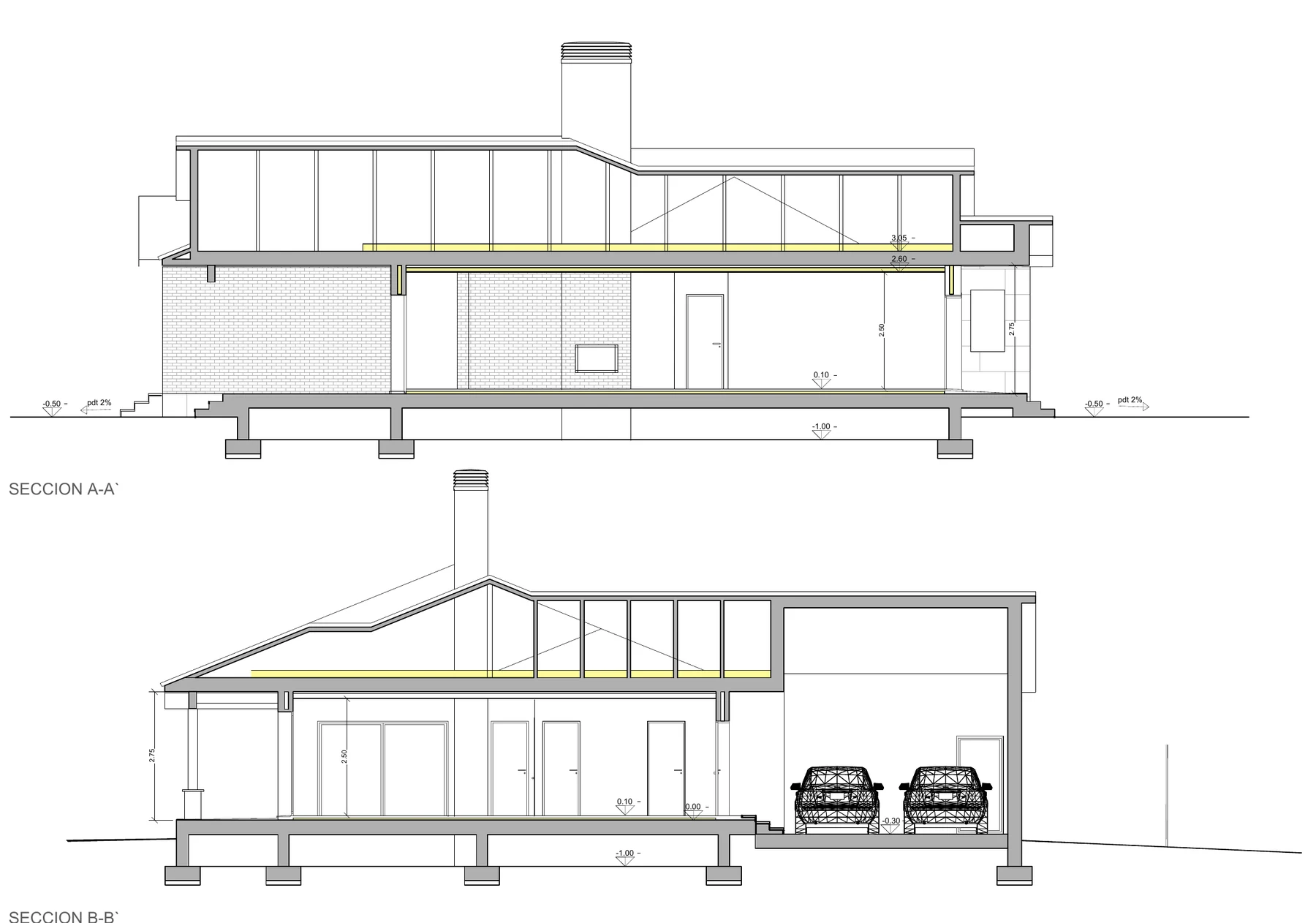

Secciones de proyecto. La documentación original permanece en el archivo; la versión web muestra únicamente el dibujo.

Decisión · coordinar volumen y estructura

El perfil de cubierta tiene su correspondencia en las secciones y en el modelo estructural. La comparación permite explicar la relación entre la forma exterior, el plano de uso de la vivienda y los elementos que transmiten las cargas hacia la cimentación. Es el aspecto técnico elegido para desarrollar el relato del proyecto.

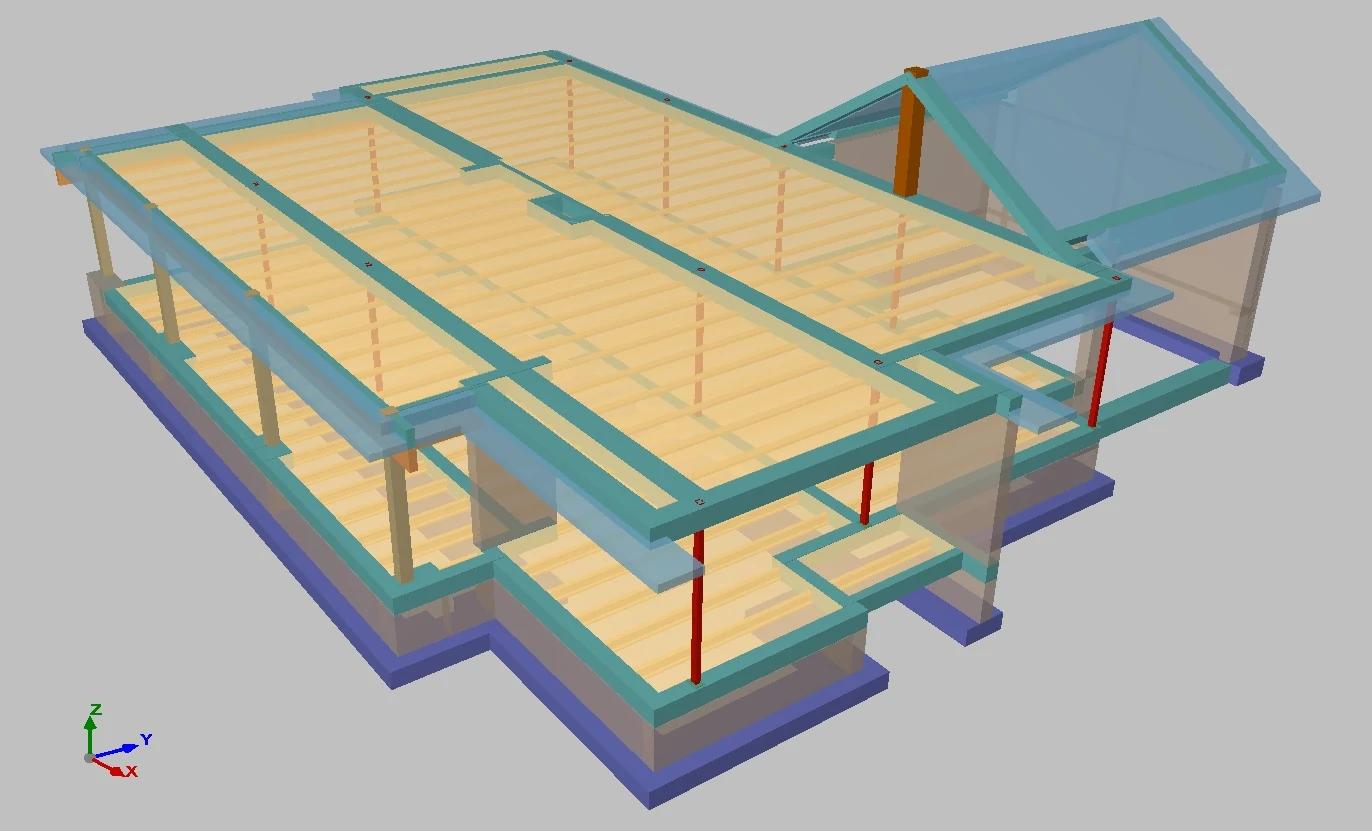

Modelo estructural procedente del archivo del proyecto. No es una fotografía de ejecución ni acredita por sí solo la autoría del cálculo.

Pendiente [JM-02]: explicar dos decisiones personales de proyecto y un cambio relevante de obra, con sus motivos y las imágenes que los documenten.

Resultado · construido, con el reportaje por completar

La vivienda está construida. Esta selección explica el proyecto que la precedió a través de su distribución, sus secciones y su estructura. El reportaje de la obra terminada permitirá completar el recorrido y mostrar cómo se materializaron estas decisiones.

Pendiente [JM-03]: seleccionar fotografías actuales y de ejecución, confirmar fechas y título público, y señalar qué diferencias entre proyecto y resultado merece la pena explicar.

El siguiente caso, San Martín del Castañar, parte de un problema distinto: registrar una construcción existente y desarrollar una propuesta sobre su geometría.
